概述

該系列(lie)管道泵(beng)是為管道增壓輸送，解決管道壓力過低而(er)研制的(de)新穎泵(beng)，比目前(qian)應(ying)用(yong)臥式離心(xin)泵(beng)具有(you)很大的(de)優越(yue)性。由(you)于采用(yong)先進(jin)機械(xie)密封，電機主(zhu)軸直接(jie)安(an)裝(zhuang)葉輪，故有(you)效率高(gao)、耗電省、結構緊(jin)湊(cou)、體積小、重(zhong)量(liang)(liang)輕、裝(zhuang)修方便等特(te)點，并可根(gen)據揚程與流量(liang)(liang)需要并串聯(lian)使(shi)用(yong)。

型號意義

主(zhu)要用途

◆ SG系列普通管道(dao)泵適用于高層(ceng)建(jian)筑增壓(ya)送水(shui)、園林噴灌、冷卻(que)塔上水(shui)、遠距離輸水(shui)、空調、制(zhi)冷沖洗(xi)、浴室(shi)等(deng)冷暖(nuan)水(shui)循環加(jia)壓(ya)。使用溫度(du)80℃以下。

◆ SGR系列熱水管道泵適用于采暖、鍋爐等行業的高溫熱水增壓循環。使用溫度150℃以下。

◆ SGP系列耐腐管道泵適用于輸送食品、制藥、造酒、化工等行業的工藝流程中腐蝕性介質，使用溫度100℃以下。

◆ SGB系列防爆管道泵適用于輸送無腐蝕性液體，有甲烷或煤礦井下固定設備Ⅰ類及工廠Ⅱa、Ⅱb級，溫度組別為t1、t2、t3、t4組存在爆炸性混合物的其它工業場所。使用溫度80℃以下。

◆ SGPG系列耐腐防爆管道泵適用于輸送化工、制藥、石油、食品、國防等工業腐蝕性液體，有甲烷或煤礦井下固定設備Ⅰ類及工廠Ⅱa、Ⅱb級，溫度組別為t1、t2、t3、t4組存在爆炸性混合物的其它工業場所。使用溫度150℃以下。

工(gong)作條件

◆ 進口管水壓不大于3kg/cm3，不小于0.2kg/cm3，水質為清水，不應有纖維或固體顆粒，對熱水應為軟水；介質溫度：不低于0℃；周圍環境溫度不過±45℃；電源電壓380v，部分為220v。

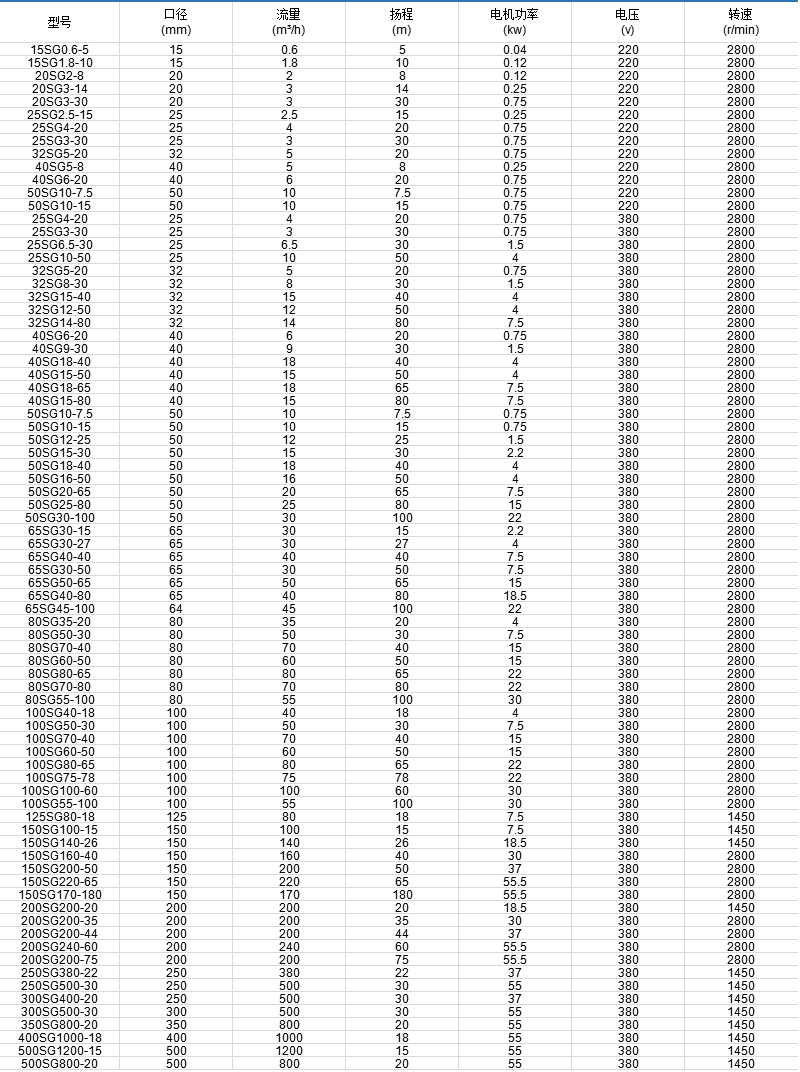

參數表

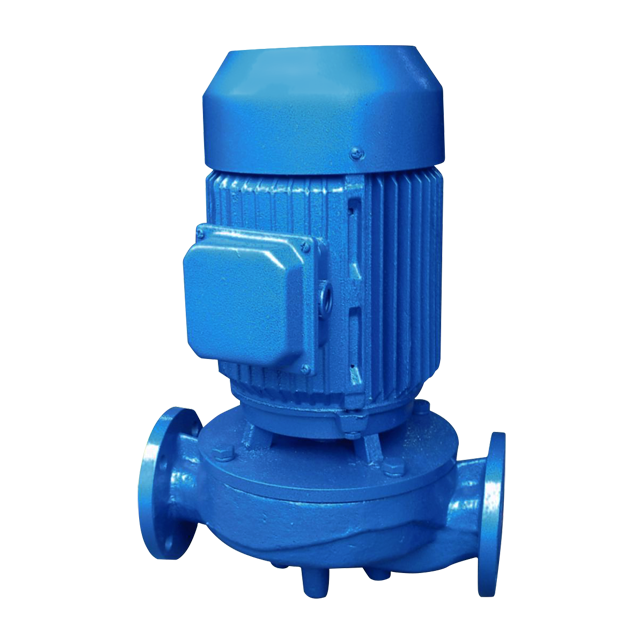

外形圖

結構 如圖所示：該泵主要由電機和泵兩部(bu)分組成。 電機為派生立(li)式電機；泵由泵體(ti)、葉輪、機械密封等零件(jian)組成。 其(qi)連接過程為： ◆ 電機①的加長軸上連裝機械密封④、葉輪③、并用墊圈⑤和螺母⑥緊固； ◆ 泵體②和電機蓋之間加一“o”型密封圈，然后用螺栓將兩者聯接牢固； ◆ 泵與電機之間用密封擋水圈隔開，以防水外漏時，能保護電機安全運行。

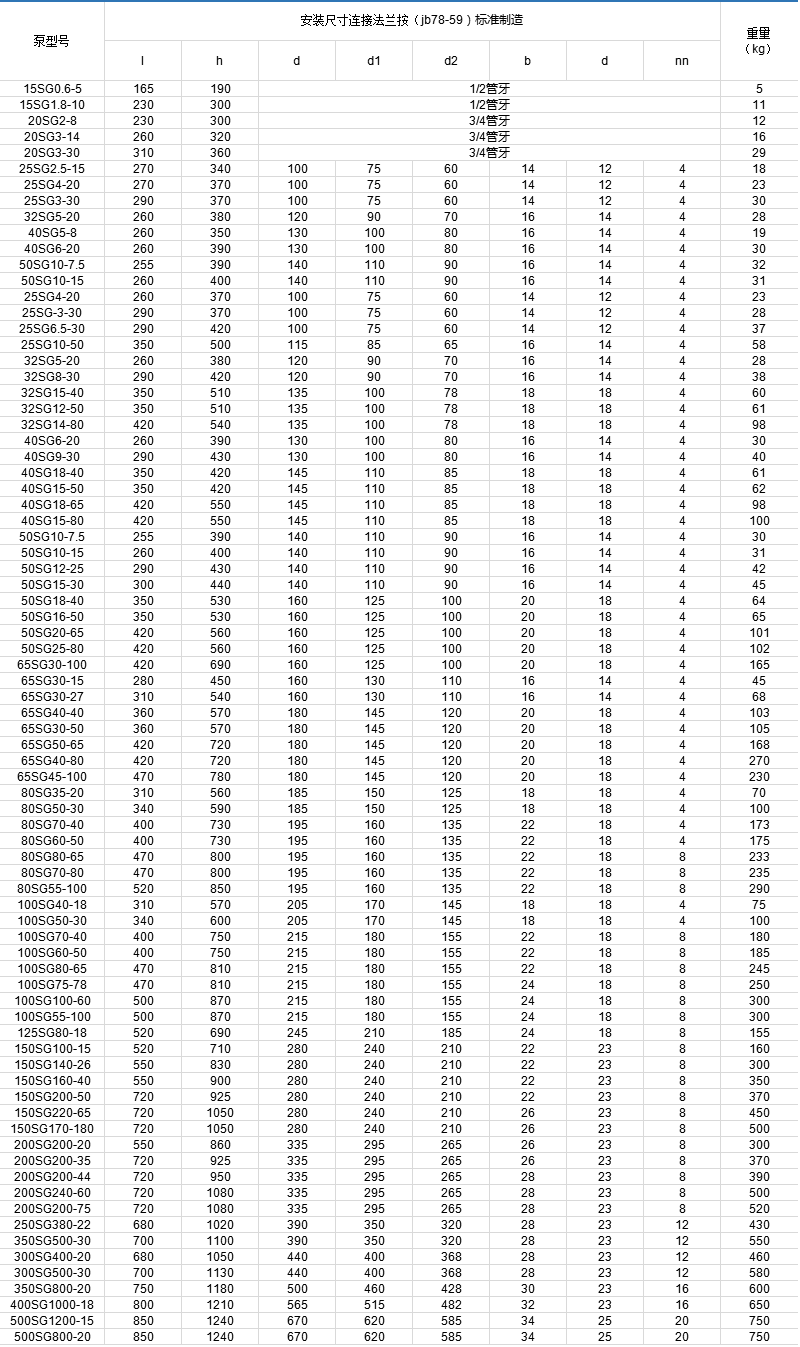

安裝尺寸
