概述

三螺桿泵是轉子式容積泵，它是利用螺桿齒合原理，依靠旋轉的螺桿在泵套內相互嚙合，把被輸送的介質封閉在齒合腔內，沿螺桿軸向連續勻速地推至排出口，為系統提供穩定的壓力。

三螺桿泵適合輸送無腐蝕性油類及類似油和潤滑性液體。液體的粘度范圍一般為3.0～760mm2/s(1.2～100`e)，高粘度介質可通過加溫降粘后輸送，其溫度一般不超過150℃。

用途及使用范圍

三螺桿泵廣泛應用于石油、化纖、冶金、機械、電力、機床、船舶、玻璃、公路等各行各業。三螺桿泵適用于輸送燃料油、潤滑油、液壓油、原油、瀝青及其他類似油的潤滑性液體。三螺桿泵在工業領域中作潤滑泵，在液壓系統中作液壓泵，在燃油系統中作輸送及增壓泵；在輸油系統中作輸送及加油泵。

流量范圍0.2～250m3/h，最高工作壓力可達4mpa。

性能參數

最大流量：0.2～250m3/h

壓力：0～4mpa

溫度：≤150℃

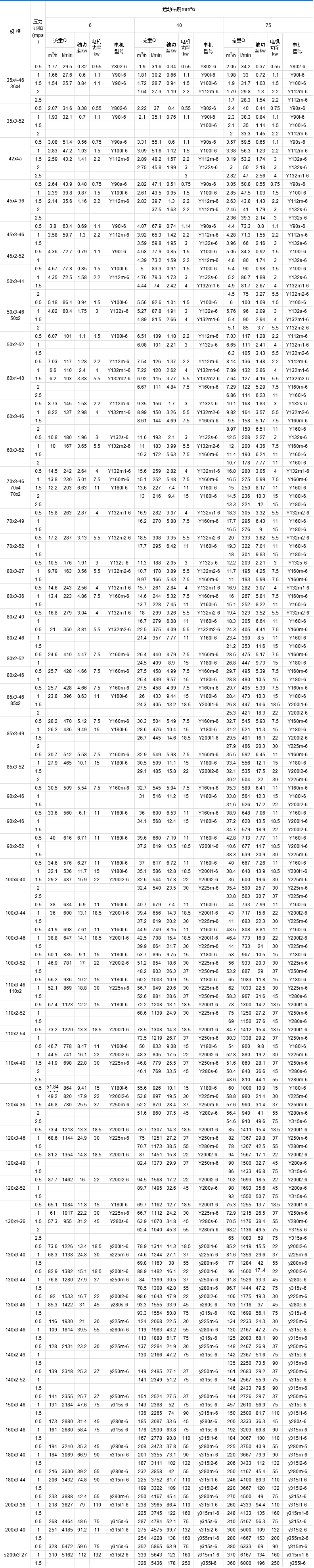

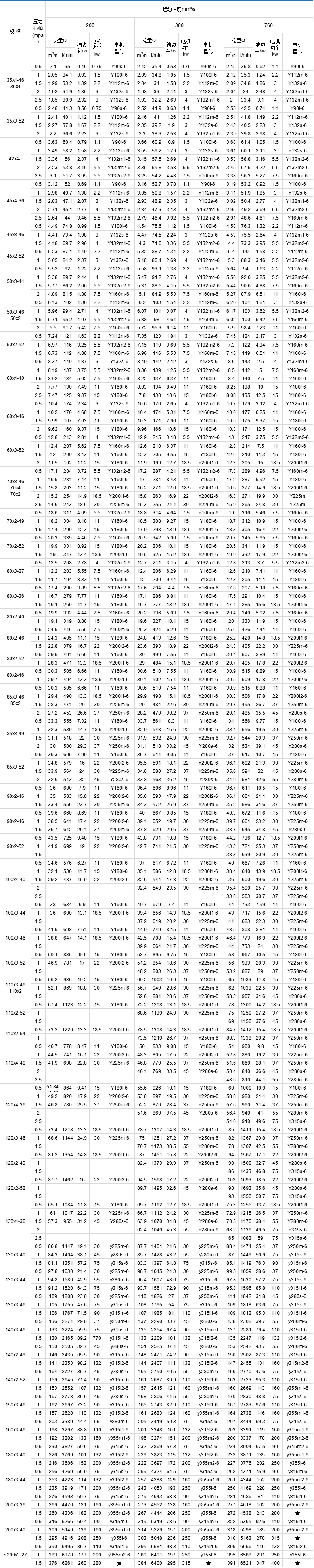

3GBW.3G.3GR系列螺桿泵性能參數表 (轉速: 960r/min)

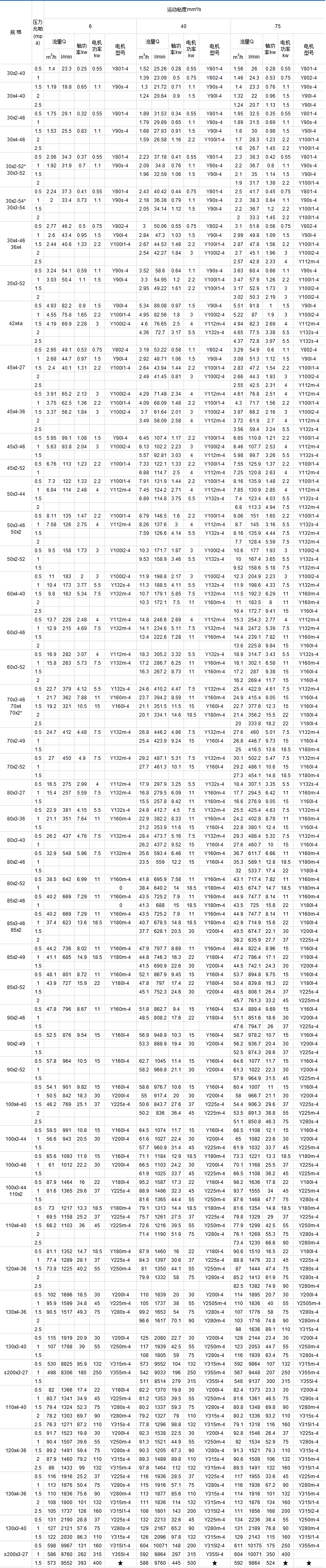

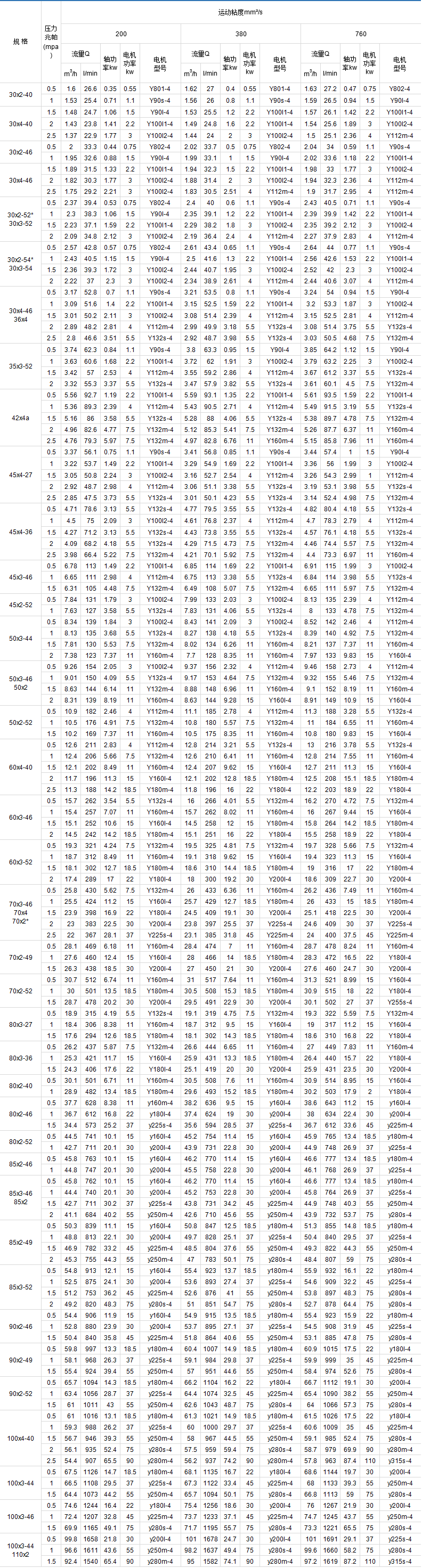

3GBW.3G.3GR系列螺桿泵性能參數表 (轉速: 1450r/min)

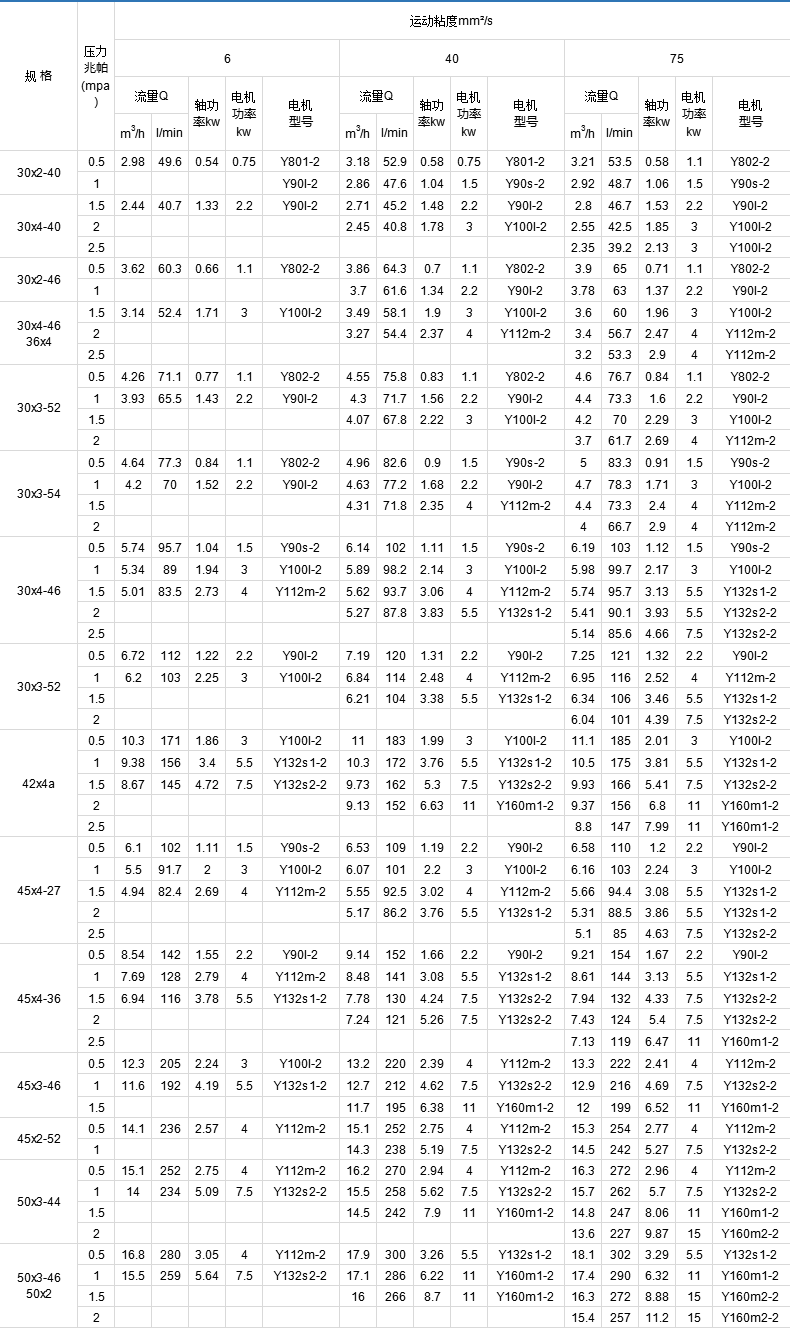

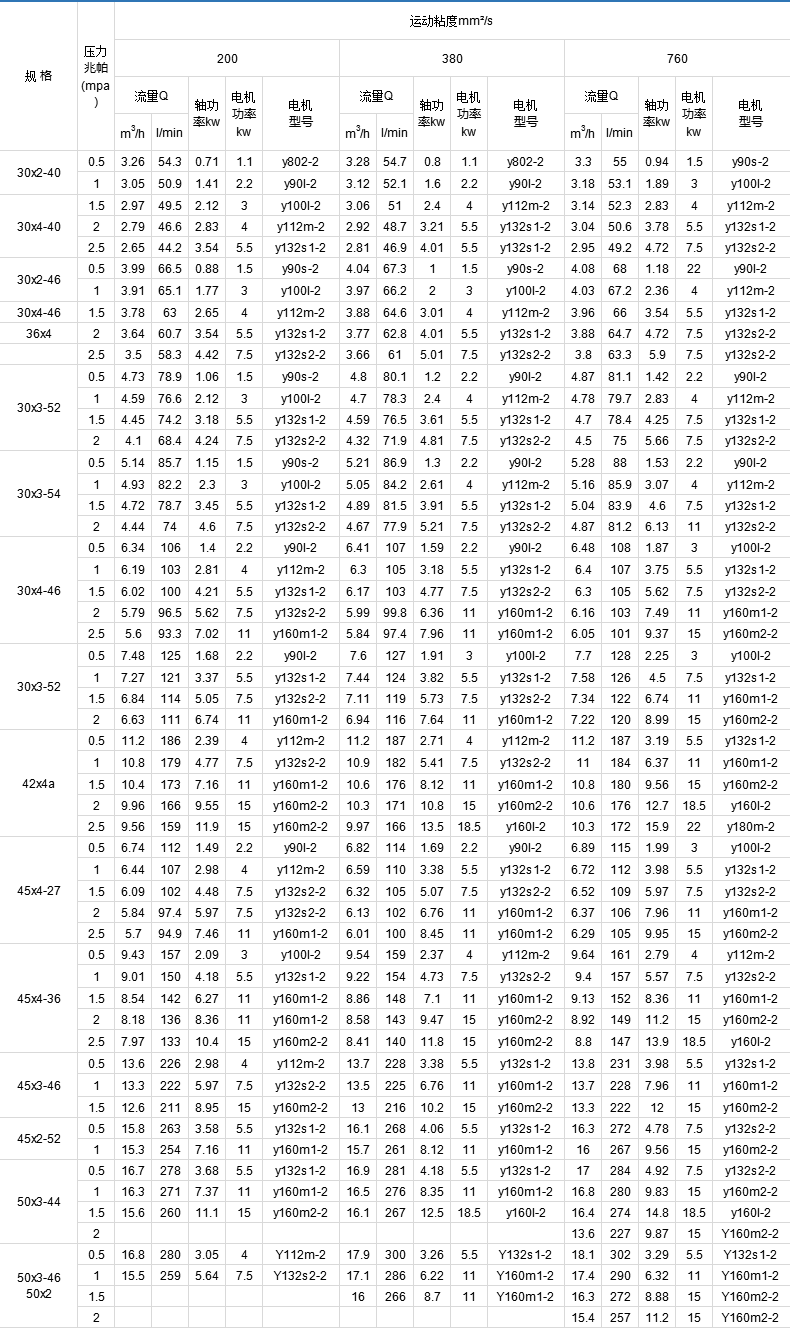

3GBW.3G.3GR系列螺桿泵性能參數表 (轉速: 2900r/min)

3GF30型法蘭式泵外形及安裝尺寸

3GBW35,3G35型臥式泵外形及安裝尺寸

3GBW35,3GF35型法蘭式泵外形及安裝尺寸

3GLBW35,3GL35型立式泵外形及安裝尺寸

3GBW45，3G45型臥式泵外形及安裝尺寸

3GFBW45，3GF45型法蘭式泵外形及安裝尺寸

3GBF50,3G50型臥式泵外形及安裝尺寸

3GFBW50,3GF50型法蘭式泵外形及安裝尺寸

3GBW60(70)，3G60(70)型臥式泵外形及安裝尺寸

3GFBW60，3GF60型法蘭式泵外形及安裝尺寸

3GBW60(70)，3G60(70)型立式泵外形及安裝尺寸

3GBW80(85),3G80(85)型臥式泵外形及安裝尺寸

3GFBW80(85),3GF80(85)型法蘭式泵外形及安裝尺寸

3GLBF80(85)，3Gl80(85)型立式泵外形及安裝尺寸

3GBW85(90)，3G85(90)型臥式泵外形及安裝尺寸

3GBW100，3G100型臥式泵外形及安裝尺寸

3GLBW100，3GL100型立式泵外形及安裝尺寸

3GBW110(120)，3G110(120)型臥式泵外形及安裝尺寸

3GL110，120型立式泵外形及安裝尺寸

3GBW130(140)，3G130(140)型臥式泵外形及安裝尺寸

3GL130型立式泵外形及安裝尺寸

3GBW150(160)，3G150(160)型臥式泵外形及安裝尺寸

3Gl150，160型立式泵外形及安裝尺寸

3GBW200，3G200型臥式泵外形及安裝尺寸

3GLBW180(200)，3GL180(200)型立式泵外形及安裝尺寸

3GSBW200，3GS200型臥式泵外形及安裝尺寸

3GR36型法蘭式泵外形及安裝尺寸

3G，3GR42x4a型臥式泵外形及安裝尺寸

3G，3GR50x2型臥式泵外形及安裝尺寸

3G，3GR70x2型臥式泵外形及安裝尺寸

3G，3GR70x4型臥式泵外形及安裝尺寸

3G，3GR85型臥式泵外形及安裝尺寸

3G，3GR110型臥式泵外形及安裝尺寸

3G型螺桿泵性能曲線圖
